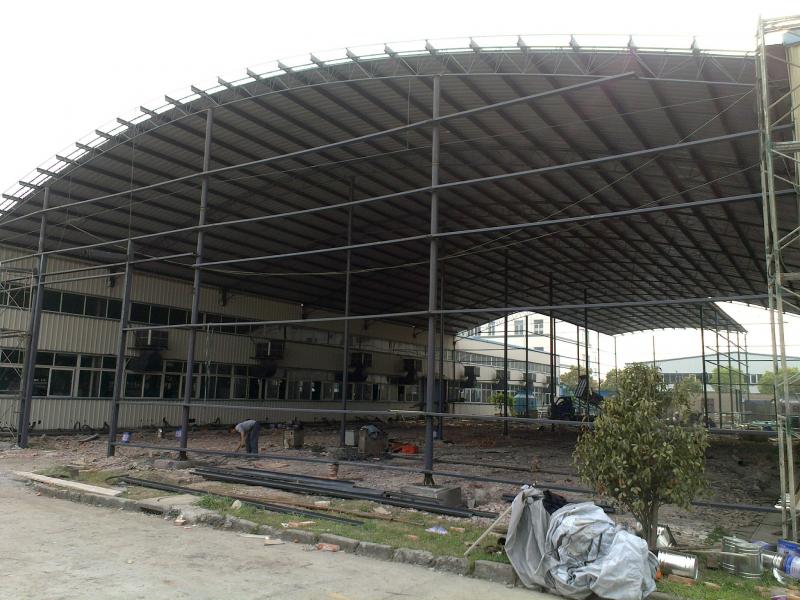

鋼結(jie)構(gou)工程(cheng)(圓弧型)
工程概況 工程名稱 鋼結構廠房 建設單位 東洋進出口電器有限公司建設用途 車間生產、加工 設計單位 韻璇鋼結構工程有限公司建筑面積 2028平方米 施工單位 韻璇鋼結構工程有限公司結構類型 輕型門式鋼結構 基礎類型 獨立基礎帶串梁鋼構總重 75噸（左右）『鋼結構的用鋼量取決于該建筑的用途以及設計方案』主體總高 7.5米 最大跨度 26米抗震設防烈度 7度 結構安全等級 二級合同開工日期 2015.10.12 合同竣工日期 2015.12.11鋼結構主體主要特征、特點、技術要求和質量標準簡要介紹 設計依據：本鋼結構廠房設計圖依據來源為東洋進出口電器有限公司。要求本建筑方案能滿足大型電器組裝及成型出廠。建筑規模：長78米，寬26米，檐高7.5米，建筑總面積為2028平方米。設計概況：本鋼結構廠房采用門式連跨鋼架結構，共兩跨，單層，共設10噸位吊車裝置3臺，行車梁高為6米。鋼框架節點采用螺栓連接。該廠房基礎為獨立基礎加地梁。鋼梁采用變截面H型鋼制作，鋼柱采用等截面H鋼，鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：鋼立柱：346*174*6*9H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：200*70*20*2.0C型鋼。外墻1.2米以下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm型彩鋼瓦楞夾芯板，屋面設三條鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為1/10。屋面每間距夾同型號采光瓦一張。本工程工期為50天，設計使用年限為使用年限為50年，防火等級為3級。抗震烈度為6度。
